Annales BIA - Etude-aeronefs 2024

1. Un altimètre utilise la pression :

AstatiqueBdynamiqueCtotaleDdifférentielle

2. Un saumon d'aile est :

Ala jonction entre l'aile et le fuselageBune pièce en forme de poisson qui sert à équilibrer l'aileronCl'extrémité de l'aile appelée aussi bord marginalDune pièce renforcée de l'aile qui sert de marchepied

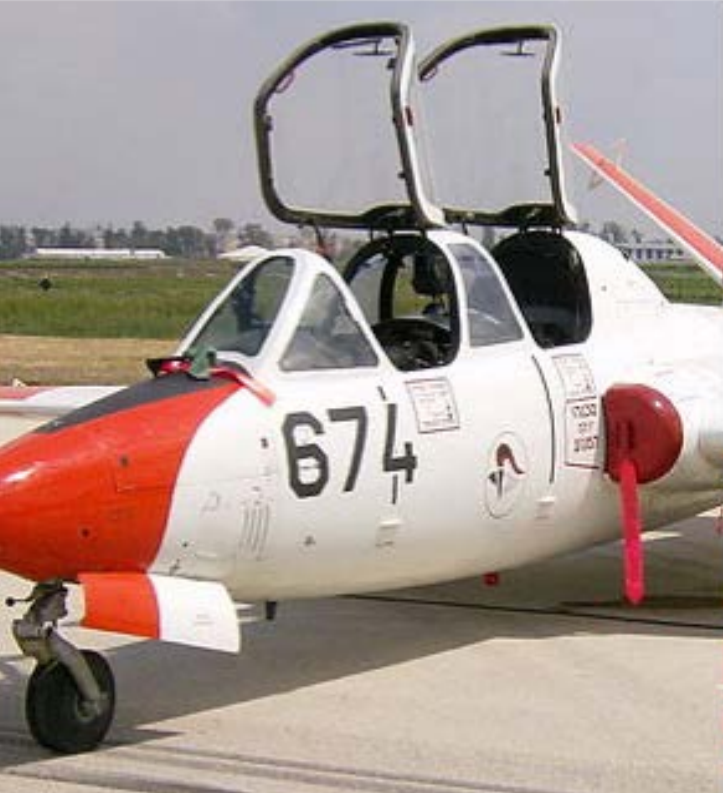

3. Cet avion est biplace. En examinant la photo ci-dessous, quelle est la configuration des places des pilotes ?

AEn côte à côteBEn tandemCEn push-pullDEn vis-à-vis

4. Quel est le principal défaut du variomètre ?

AIl manque de précision notamment en virageBDe par sa conception, il ne peut pas donner une information en instantané, il faut une phase de vol stabiliséeCIl nécessite un recalage qui est fonction du QNH localDIl est perturbé lors du passage en vol IMC (dans les nuages)

5. Sur un avion, l'indicateur de virage présente la configuration ci-dessous, l'avion se trouve :

Aen virage à gaucheBen virage à droite asymétriqueCen virage à gauche symétrique au taux standardDen virage à droite

6. En vol en palier, l'aile est soumise à de la flexion qui engendre sur le longeron :

Ade la compression sur l'extrados et sur l'intradosBde la compression sur l’extrados et de la traction sur l'intradosCde la traction sur l'extrados et sur l'intradosDde la traction sur l'extrados et de la compression sur l'intrados

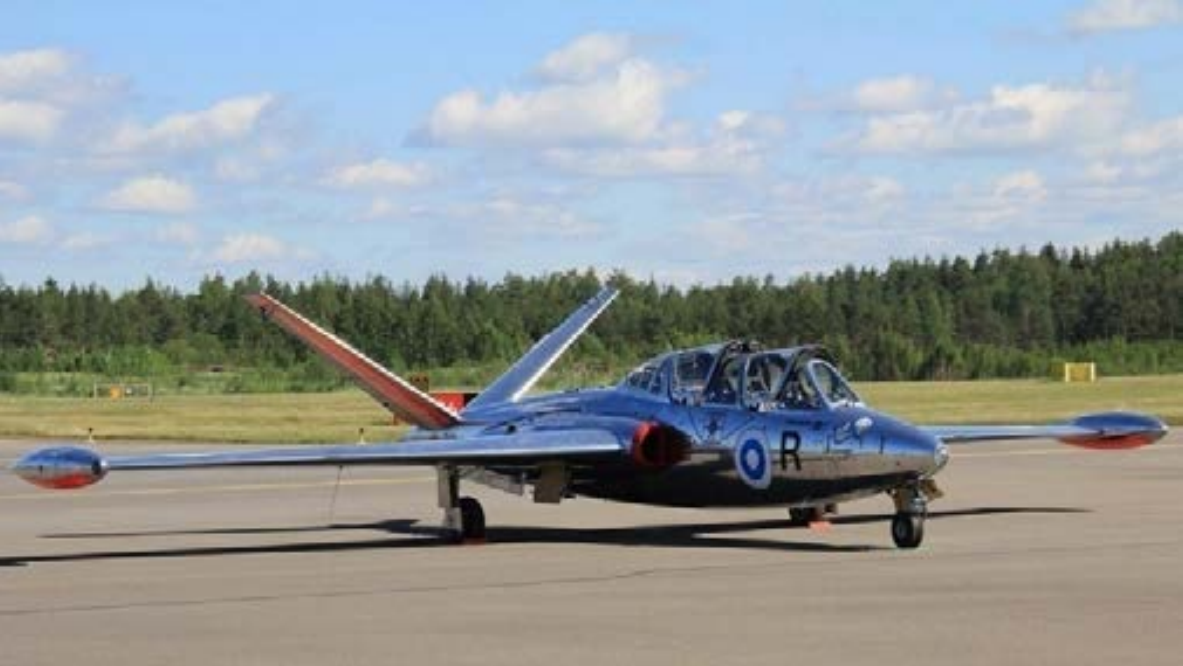

7. L'avion présenté ci-dessous est propulsé par 2 turboréacteurs, lesquels sont chacun constitués de :

Atuyère et bielleBturbine et vilebrequinCchambre de combustion et pistonDtuyère et turbine

8. Qu'est-ce que le taux de dilution d’un turboréacteur double flux ?

ALe diamètre du fanBLa puissance du turboréacteur en daNCLe rapport entre le débit d'air du flux secondaire et du flux primaireDLe gain de puissance par rapport au même réacteur en simple flux

9. L'intérêt de l'utilisation des matériaux composites en construction aéronautique est :

Aune meilleure conductibilité électriqueBune meilleure recyclabilitéCun allègement de la structureDle coût de la matière première

10. Le rotor anticouple de l'hélicoptère permet :

Ale décollage de l'hélicoptèreBd'éviter une rotation permanente de l'hélicoptère autour de l'axe de lacetCde pallier le problème des pales montantes et descendantesDd'augmenter le plafond opérationnel de l'hélicoptère

11. Le profil d’une aile est donné par :

Ales longeronsBles nervuresCles lissesDles raidisseurs

12. L'utilisation de l’hydraulique pour les commandes de vol permet :

Aun gain de poidsBde diminuer les efforts du piloteCde ne pas avoir de maintenance sur cette partie de l'avionDd'avoir un train rentrant grâce au circuit hydraulique (on n'installe pas un circuit hydraulique uniquement pour le train rentrant)

13. Le fluide d'un circuit hydraulique :

Aest de l'eau utilisable sous basse pression et à une température supérieure à 0 °CBest difficilement utilisable sur avion du fait de sa compressibilitéCn'est utilisé qu'au-delà de 0 °C pour actionner les freins et les vérins des trains escamotablesDest utilisé sous pression pour actionner des commandes

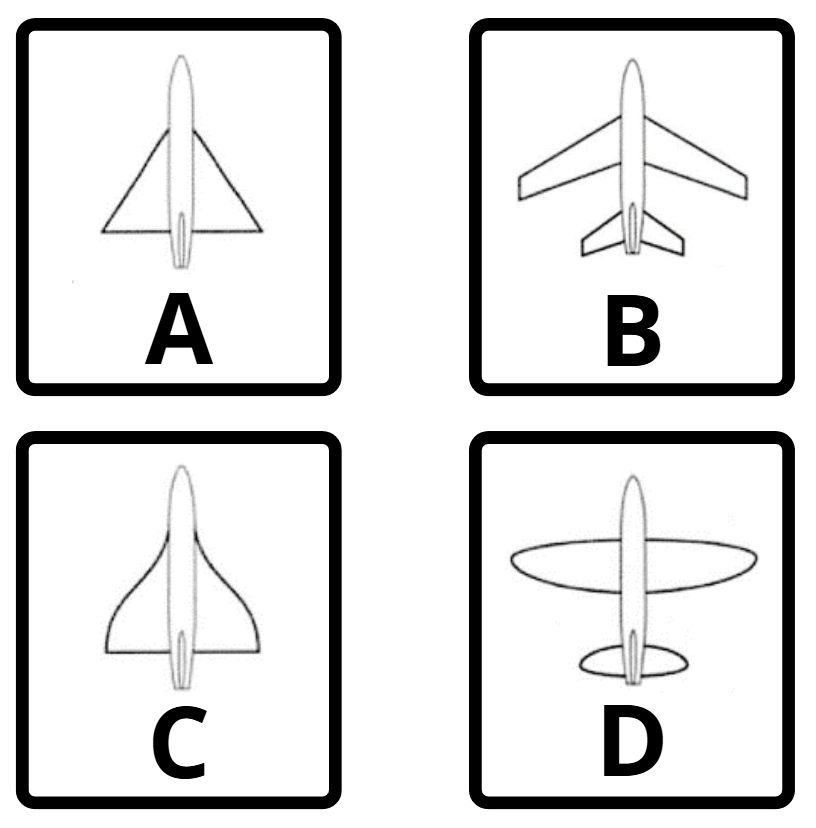

14. Un avion à ailes en flèche est représenté par la figure :

AABBCCDD

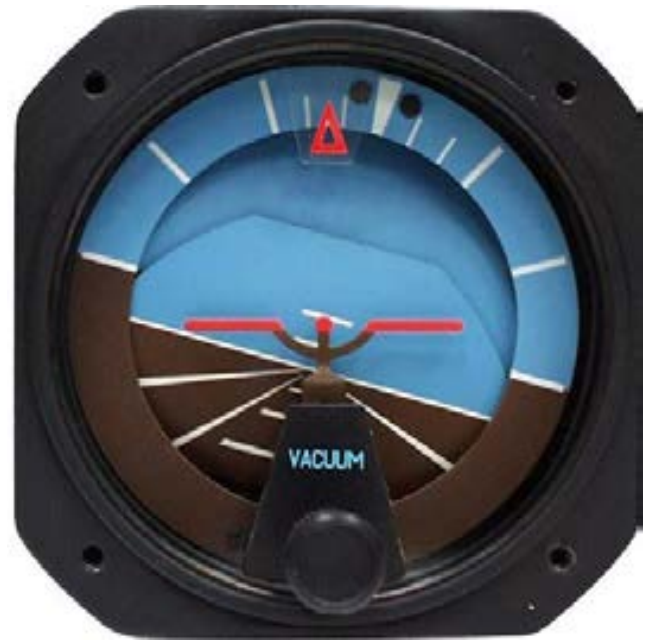

15. Quand l'horizon artificiel vous indique cette position, votre avion est :

Acabré et incliné à gaucheBen piqué et incliné à droiteCen piqué et incliné à gaucheDcabré et incliné à droite

16. Un empennage dit « canard » :

Agénère normalement une déportance. Cette surface décroche avant l'aile principaleBgénère normalement une portance. Cette surface décroche avant l'aile principaleCgénère normalement une déportance. Cette surface décroche après l'aile principaleDgénère normalement une portance. Cette surface décroche après l'aile principale

17. Pour un avion en bois et toile moderne :

Aseules les ailes sont en bois recouvert de toileBles longerons d'aile sont en bois et les nervures en alliage d'aluminiumCtoute la structure est en bois recouvert de toileDle fuselage est en bois entoilé et l'aile en alliage métallique

18. L'action du réchauffage du carburateur se traduit par :

Aune augmentation de la puissanceBune diminution de la puissanceCune réduction du débit carburantDune réduction de la pression essence

19. En aéromodélisme, un avion d'apprentissage « deux axes » est pilotable sur les axes de :

Aroulis et lacetBroulis uniquementCtangage et roulisDtangage et lacet

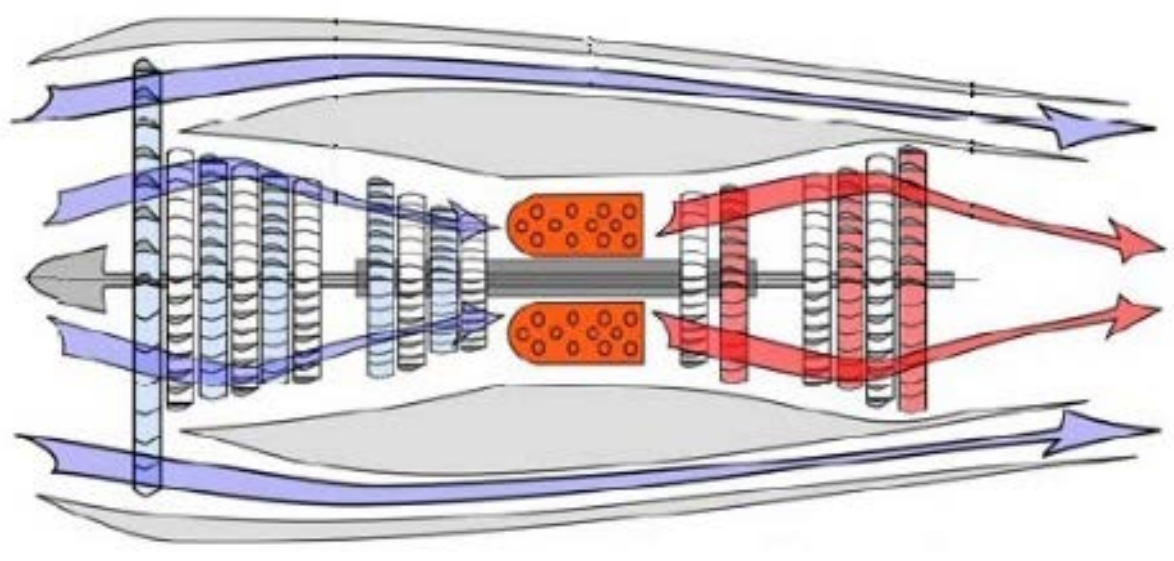

20. Quel est le type de moteur de la photo ci-dessous ?

ATurboréacteur double corps et simple fluxBTurboréacteur simple corps et double fluxCTurboréacteur double corps et double fluxDTurboréacteur simple corps et simple flux

Annales - Sujet etude-aeronefs - 2024
