Toutes les questions de cette partie sont en lien avec cet avion mythique dont les photos, schémas et caractéristiques sont donnés ci-dessous. Examinez bien ces photos, schémas et informations avant de répondre aux questions de cette partie.

Photo 1

Photo 2

Photo 3

Vue du dessus

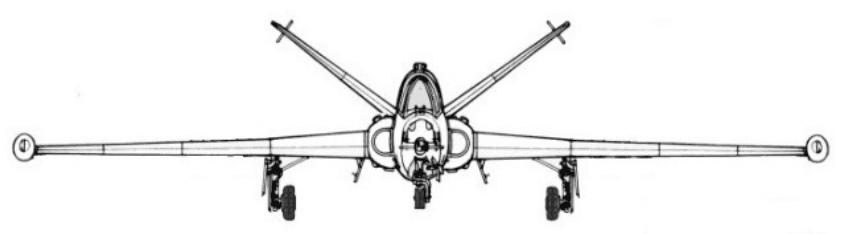

Vue de face

Les caractéristiques principales de cet avion :
Envergure sans les réservoirs en bouts d’aile : 11,3 m
Longueur : 10,06 m
Surface alaire : 17,30 m²
Hauteur : 2,80 m

1. Quel est le nom de cet avion ?

AAlpha jet.BMirage IV.COuragan.DFouga Magister.

2. Cet avion est un :

AaérodyneBaérostatCmoto-planeurDULM

3. Sur cet avion, l’empennage est dit :

AcanardBpapillonCen LDcruciforme

4. Cet avion possède une aile :

AbasseBmédianeChauteDcentrale

5. Le train d’atterrissage est :

AclassiqueBtricycleCfixeDamovible

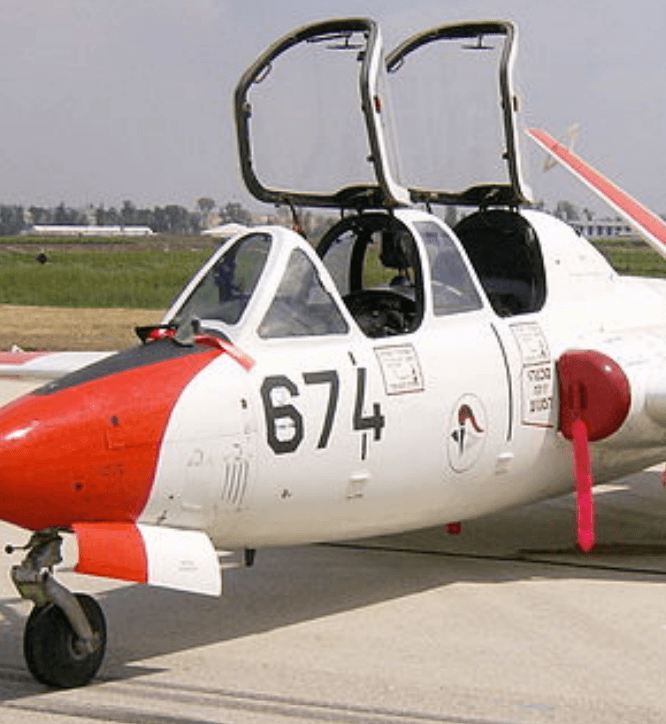

6. Cet avion est biplace. En examinant la photo 2, quelle est la configuration des places des pilotes ?

Aen côte à côteBen tandemCen push-pullDvis-à-vis

7. Le dièdre de cet avion est :

ApositifBnégatifCnulDdouble

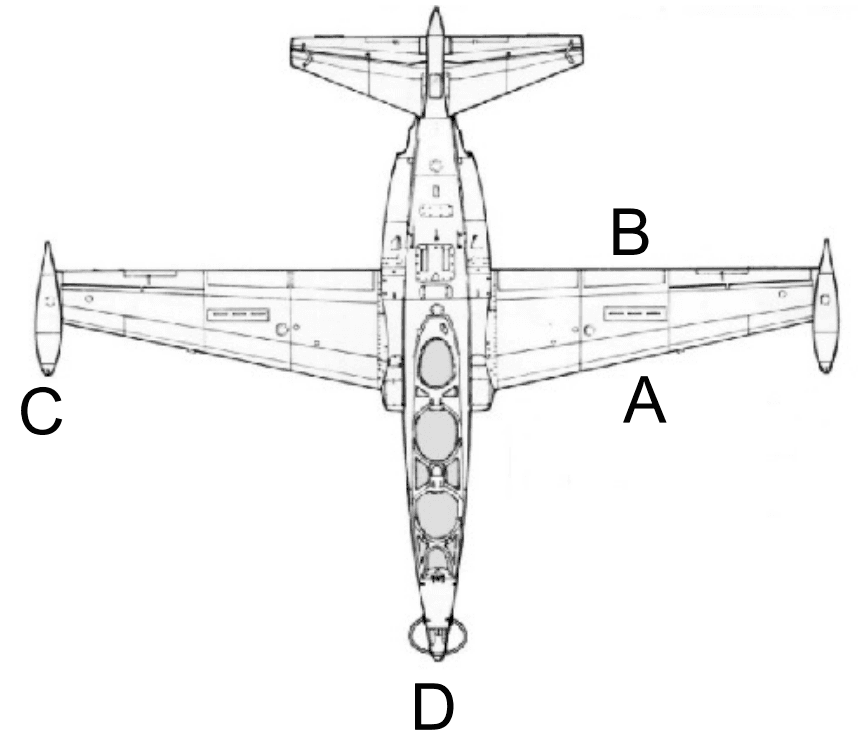

8. Sur le schéma, en vue de dessus, quelle désignation est correcte ?

AA = bord d’attaque et B= bord de fuiteBA = bord d’attaque et C = bord de fuiteCD = bord d’attaque et A = bord de fuiteDD = bord d’attaque et B = bord de fuite

9. Quel est le type d’aile de cet avion ?

ADeltaBGothiqueCElliptiqueDEn flèche

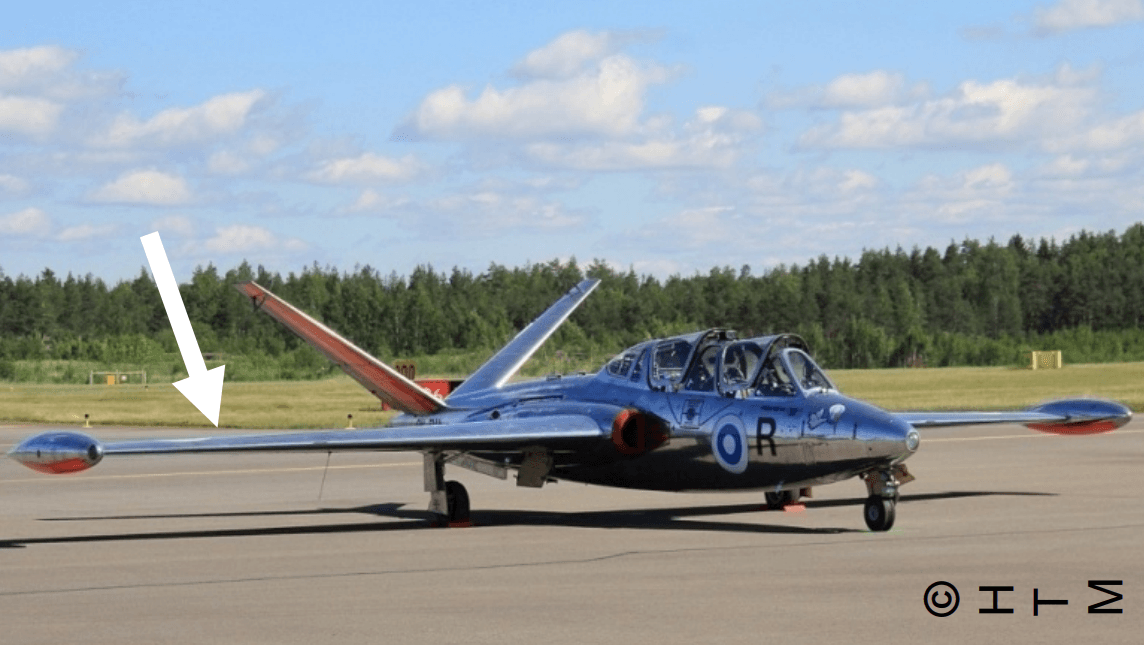

10. Sur la photo 1, la flèche indique, en vol normal :

Aextrados, siège d’une dépression en volBintrados, siège d’une surpression en volCextrados, siège d’une surpression en volDintrados, siège d’une dépression en vol

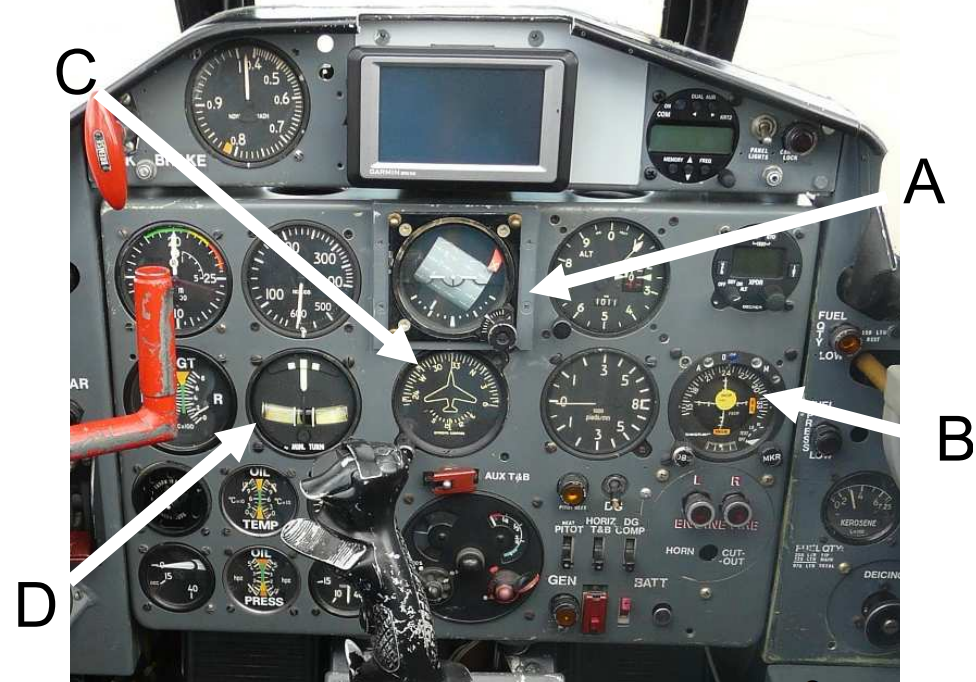

11. Examinez les instruments de l’avion dont il est question dans cette partie. Quel instrument correspond à l’indicateur de virage ?

AABBCCDD

12. Parmi les instruments de bord suivants, lequel fonctionne en utilisant la variation de pression statique ?

Al’altimètreBl’horizon artificielCle conservateur de capDle compas

13. Le Badin mesure :

Al’altitudeBle capCla vitesseDla pression atmosphérique

14. Lorsque le pilote incline le manche de gauche à droite, l’avion pivote autour de son axe de :

AroulisBtangageClacetDportance

15. Lorsque le pilote incline le manche à droite :

Ales ailerons se lèventBles ailerons se baissentCl'aileron droit se lève et l'aileron gauche se baisseDl'aileron gauche se lève et l'aileron droit se baisse

16. Les réservoirs de carburant situés en bout d’aile provoquent sur la structure de l’aile d’un avion au sol des contraintes :

Ade torsionBde flexionCnullesDde contraction

17. Sur ce type d’avion, la visite prévol est :

Anon obligatoire car c’est un ancien avion militaireBobligatoire comme sur tous les avionsCfacultatif dans le cas où cet avion militaire est déclasséDobligatoire car c’est un avion de collection

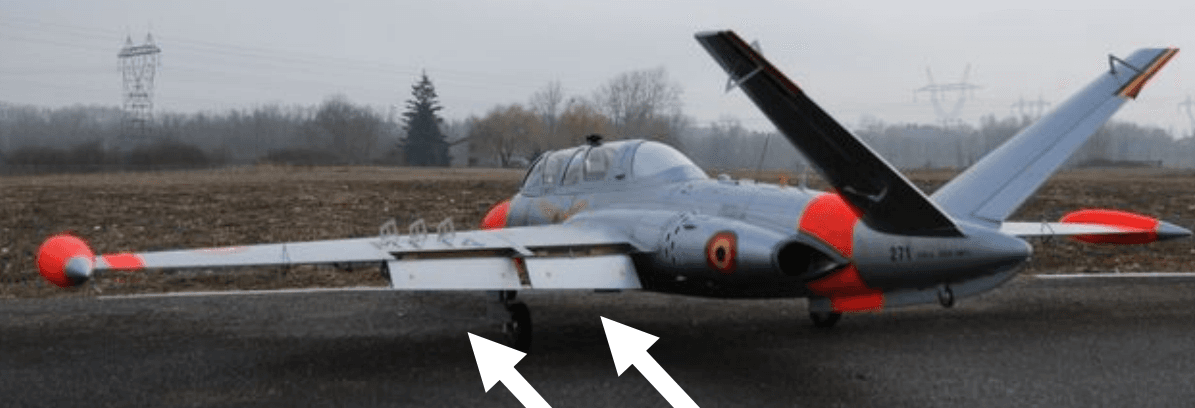

18. Sur la photo 3, comment s’appellent les dispositifs indiqués par les flèches blanches ?

Ales aérofreinsBles aileronsCles voletsDles becs

19. Cet avion est propulsé par 2 turboréacteurs, lesquels sont chacun constitués de :

Atuyère et bielleBturbine et vilebrequinCchambre de combustion et pistonDtuyère et turbine

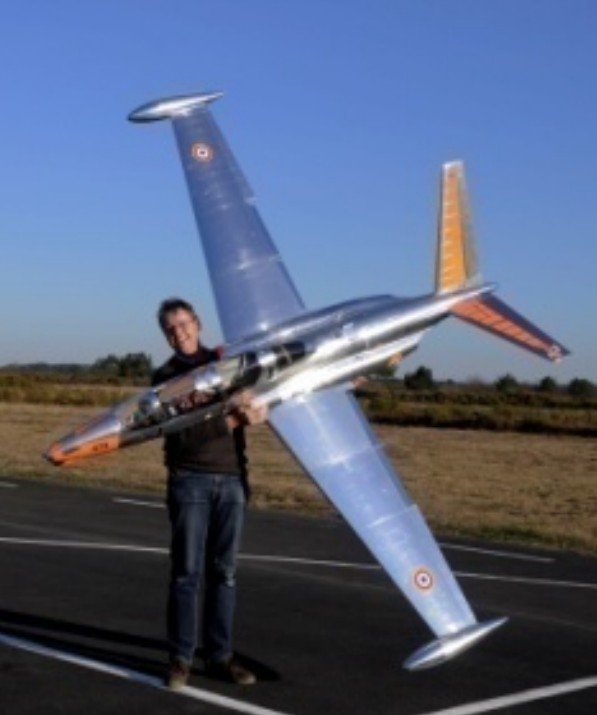

20. Un aéromodéliste a construit une maquette volante à l’échelle ¼ de cet avion. Quelle est l’envergure de ce modèle réduit ?

A2m11B2m22C2m825D3m25

21. En avion, l’action qui permet une rotation autour de l'axe de tangage est :

Aun déplacement en avant ou en arrière du manche.Bun déplacement latéral du manche.Cune poussée à gauche ou à droite sur les palonniers.Dun déplacement latéral du manche et simultanément une poussée des palonniers.

22. Un autogire :

Aest un petit hélicoptèreBest un droneCpeut décoller verticalement et effectuer un vol stationnaireDest équipé d’une hélice entraînée par le moteur et d’un rotor entraîné par le vent relatif
