Annales BIA - Etude-aeronefs 2020

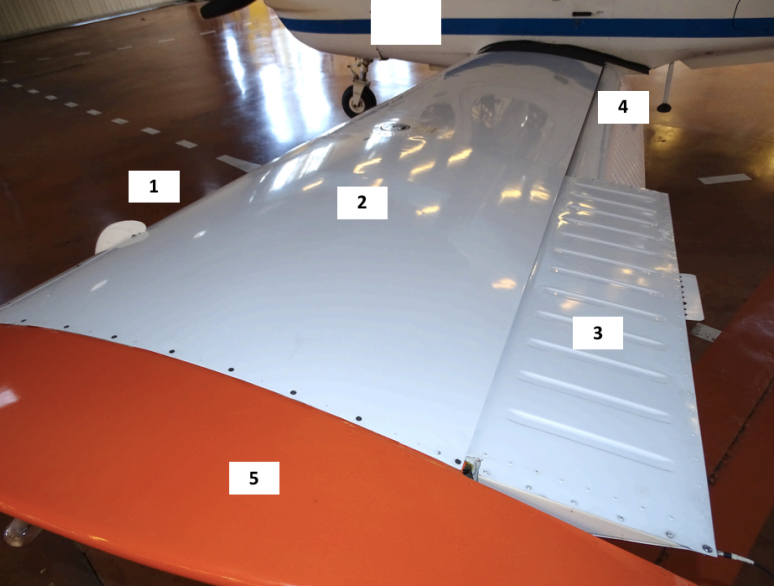

1. Sur cette photographie on peut apercevoir une aile d’un avion monomoteur. Identifier les différentes parties de cette aile :

A1 bord d’attaque ; 2 extrados ; 3 aileron ; 4 volet ; 5 saumonB1 bord de fuite ; 2 extrados ; 3 aileron ; 4 volet ; 5 saumonC1 bord de fuite ; 2 extrados ; 3 volet ; 4 aileron ; 5 saumonD1 bord d’attaque ; 2 intrados ; 3 aileron ; 4 volet ; 5 emplanture

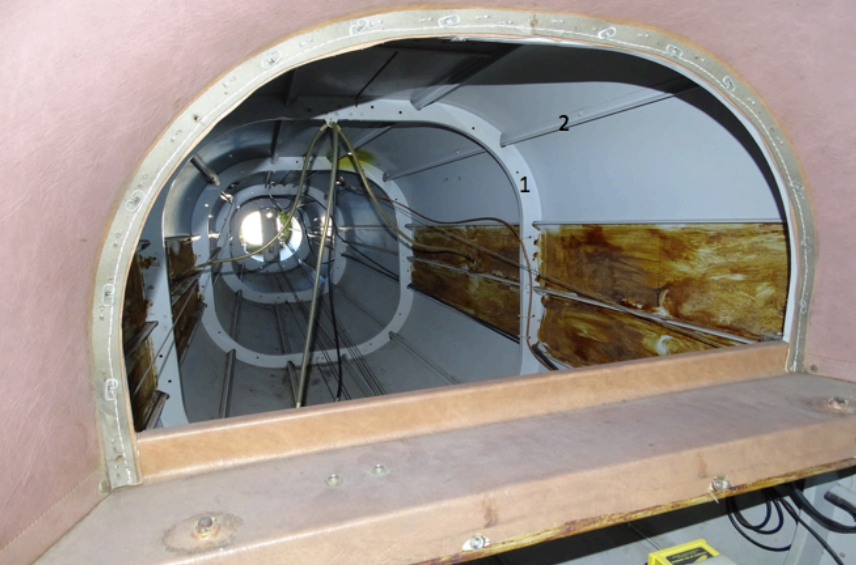

2. Sur cette photographie, on aperçoit la structure du fuselage d’un Rallye. (1) et (2) correspondent à :

A1 longeron ; 2 : lisseB1 lisse ; 2 : cadreC1 nervure ; 2 : cadreD1 cadre ; 2 : lisse

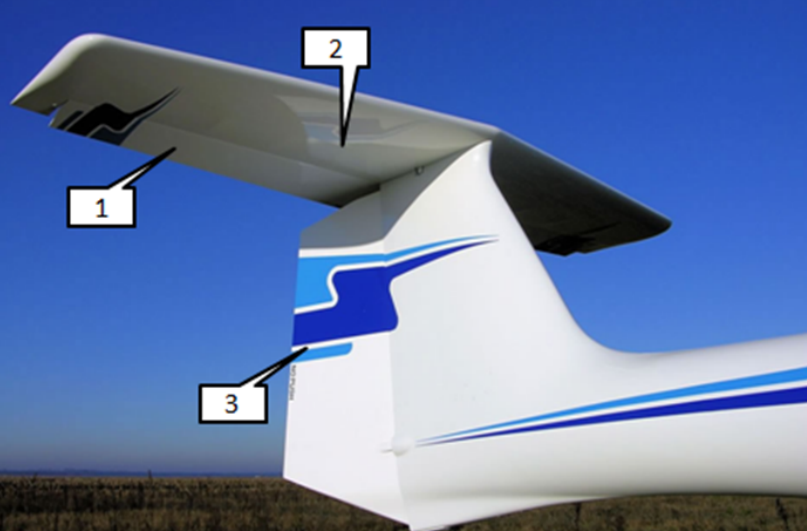

3. Identifier, sur cette photographie, les différentes parties de cet appareil :

A1 : empennage horizontal, 2 : gouverne de profondeur, 3 : dériveB1 : gouverne de profondeur, 2 : dérive, 3 : gouverne de directionC1 : gouverne de profondeur, 2 : plan fixe horizontal, 3 : gouverne de directionD1 : empennage vertical, 2 : gouverne de profondeur, 3 : empennage horizontal

4. Un avion possède des réservoirs de carburant en bout d’ailes. Lorsqu’il est au sol, le remplissage de ces réservoirs a pour conséquence :

Aune traction de l’intrados et de l’extradosBune compression de l’extrados et une traction de l’intradosCune compression de l’intrados et de l’extradosDune traction de l’extrados et une compression de l’intrados

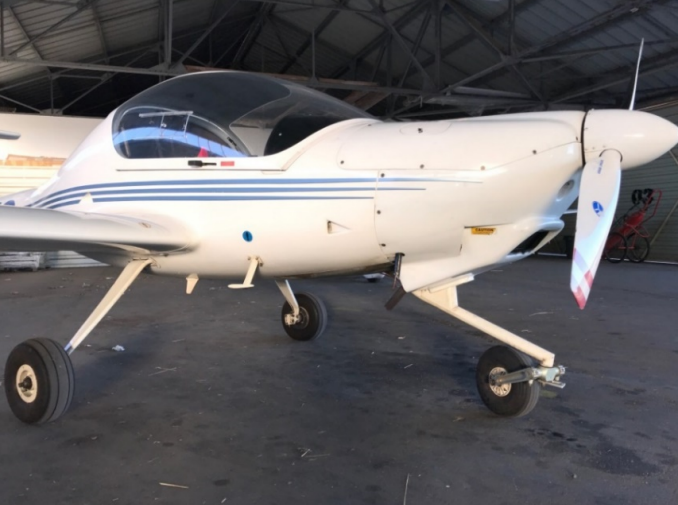

5. L'avion représenté sur la photographie ci-après possède un train :

AclassiqueBtricycleCcarénéDrentrant

6. Durant un cycle de fonctionnement d'un moteur à pistons (4 temps), le seul temps qui produit de l'énergie mécanique utile pour la propulsion est :

AadmissionBla compressionCl'échappementDla combustion-détente

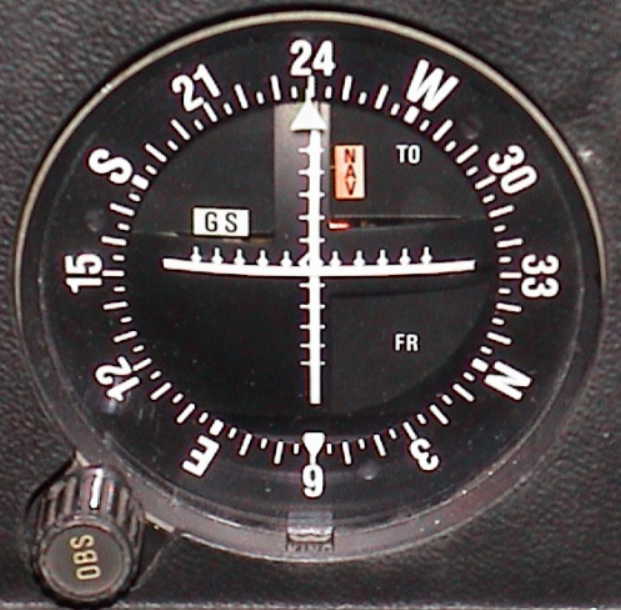

7. L’image suivante représente lequel de ces instruments de radionavigation :

Ale radiocompasBle VOR ILSCle DMEDle GPS

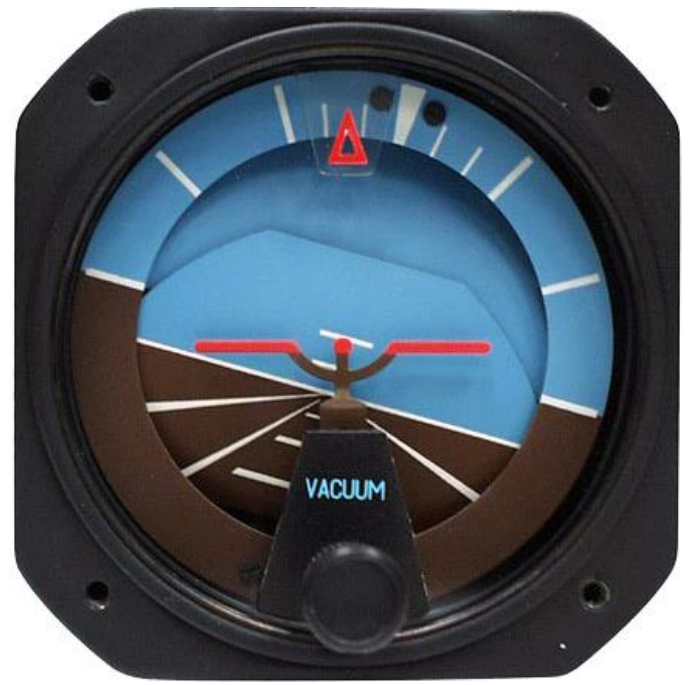

8. Quand l’horizon artificiel vous indique cette position, votre avion est :

Acabré et incliné à gaucheBen piqué et incliné à droiteCen piqué et incliné à gaucheDcabré et incliné à droite

9. En avion, l’action qui permet une rotation autour de l'axe de tangage est :

Aun déplacement en avant ou en arrière du manche.Bun déplacement latéral du manche.Cune poussée à gauche ou à droite sur les palonniers.Dun déplacement latéral du manche et simultanément une poussée des palonniers.

10. L’âme d’une nervure peut être ajourée dans un réservoir carburant pour :

Aservir de barrière anti-flotBlaisser passer les éléments de commandeCconcentrer la masse aux points de torsion importantsDsolidifier la nervure afin de garder le profil

11. Un empennage dit « canard » :

Aremplace les aileronsBest situé à l’avant de l’avionCest synonyme d’un empennage en VDest situé à l’arrière de l’avion

12. Un train classique est constitué de :

Aun train principal et une roulette de queueBun train principal et une roulette de nezCun train monotrace et deux balancinesDun diabolo avant et deux roulettes arrière

13. Pour un avion en bois et toile moderne :

Aseules les ailes sont en bois recouvert de toileBles longerons d'aile sont en bois et les nervures en alliage d'aluminiumCtoute la structure est en bois recouvert de toileDle fuselage est en bois entoilé et l'aile en alliage métallique

14. Pour effectuer une rotation autour de l’axe de roulis, le pilote doit :

Amodifier la profondeur à l’aide du compensateurBdéplacer le manche en avant ou en arrièreCdéplacer le manche à gauche ou à droiteDactionner le palonnier

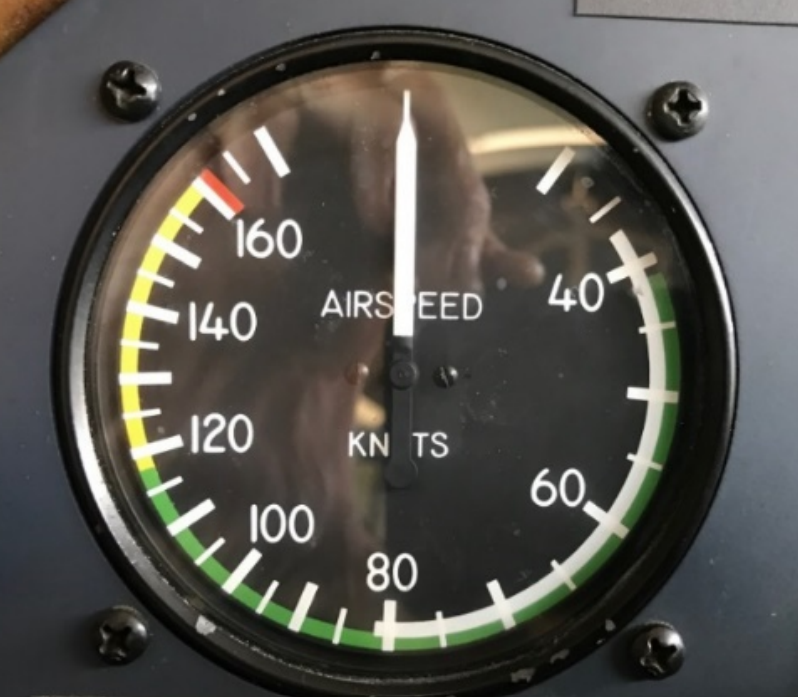

15. Cet instrument, aux erreurs près, mesure :

Ala vitesse de l’aéronef par rapport à l’airBla vitesse de l’aéronef par rapport au solCla vitesse verticale d’un aéronefDla vitesse absolue d’un aéronef

16. L’anémomètre est un instrument qui mesure :

Ala pression totale uniquement grâce à la sonde PitotBla pression statique uniquement grâce au capteur de pression présent sur le fuselageCla pression dynamique à partir des pressions totale et statiqueDla vitesse verticale de l’avion

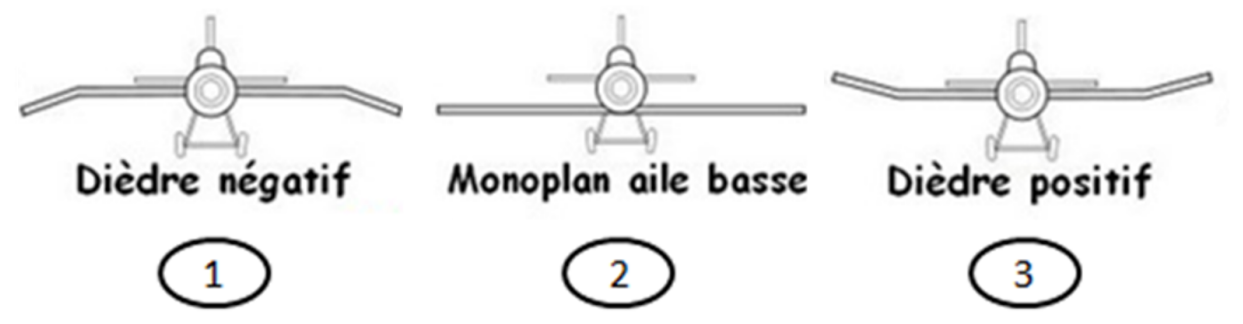

17. Laquelle de ces ailes confère le plus de stabilité à l’avion :

AaucuneBl’aile n°1Cl’aile n°2Dl’aile n°3

18. Dans un turbopropulseur l'air suit le trajet suivant :

Aéchappement, turbine, chambre de combustion, compresseurBcompresseur, chambre de combustion, turbine, échappementCturbine, compresseur, chambre de combustion, échappementDcompresseur, échappement, chambre de combustion, turbine

19. Un autogire :

Aest un petit hélicoptèreBest un droneCpeut décoller verticalement et effectuer un vol stationnaireDest équipé d’une hélice entraînée par le moteur et d’un rotor entraîné par le vent relatif

20. Le rotor anticouple de l’hélicoptère permet de contrôler :

Ala rotation autour de l’axe de lacetBla rotation autour de l’axe de tangageCla rotation autour de l’axe de roulisDla vitesse ascensionnelle
