Annales BIA - Etude-aeronefs 2017

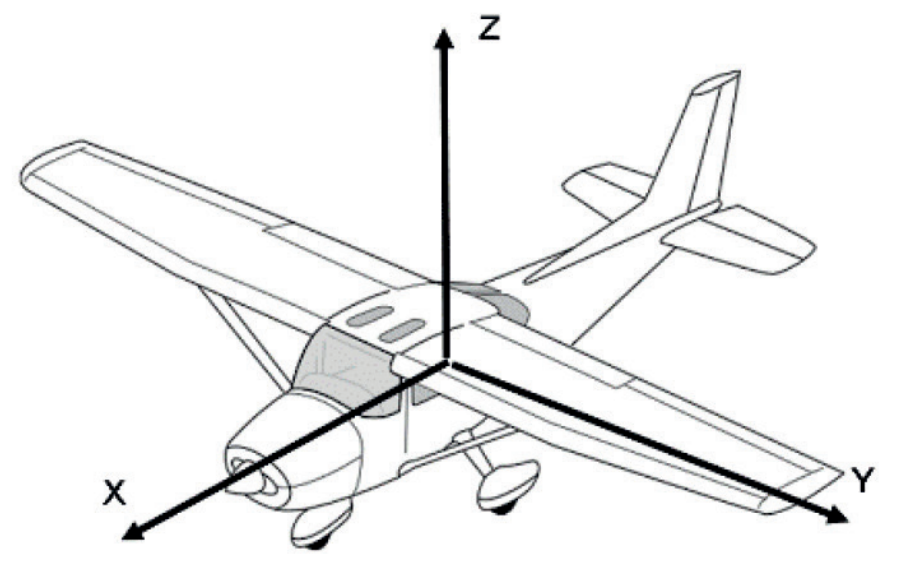

1. Sur la figure 1 ci-contre, les axes ZXY représentent :

AZ lacet, X roulis, Y tangageBZ roulis, X tangage, Y lacetCZ lacet, X tangage, Y roulisDZ tangage, X roulis, Y lacet

2. Pour effectuer une rotation autour de l'axe Z (voir la figure 1 de la question précédente) il faut actionner :

Ales aileronsBla gouverne de profondeurCla gouverne de directionDles volets

3. La figure 1 représente un avion :

Aà aile haute, train classiqueBà aile médiane, train tricycleCà aile basse, train classiqueDà aile haute, train tricycle

4. On appelle emplanture de l'aile :

Ala partie située à la jonction aile-fuselageBle dessous de l'aileCla partie la plus fine d'une aileDla partie extrême de l'aile aussi appelée « saumon »

5. Au sol, le carburant contenu dans une aile, entraîne sur les longerons :

Aun effort de cisaillementBun effort de flexionCun effort de torsionDn'a pas d'influence sur la structure de l'aile

6. Sur le plan ci-contre, la combinaison correcte est :

A1 : aileron, 2 : saumon, 3 : volet, 4 : gouverne de profondeurB1 : volet, 2 : saumon, 3 : aileron, 4 : gouverne de profondeurC1 : aileron, 2 : saumon, 3 : volet, 4 : gouverne de directionD1 : aileron, 2 : tab, 3 : volet, 4 : gouverne de direction

7. Parmi les dispositifs suivants, lequel n'est pas un dispositif hypersustentateur ?

Ales volets à fenteBles volets à fenteCles aérofreinsDles volets Fowler

8. Un avion a les caractéristiques suivantes : envergure 10 mètres, épaisseur relative de l'aile 0,20 mètres, profondeur moyenne de l'aile 1 mètre. Sachant que cette aile est rectangulaire, son allongement est de :

A10B50C60D100

9. Un déplacement du manche vers la droite :

Aabaisse simultanément les aileronsBlève l'aileron droit et baisse l'aileron gaucheCrelève simultanément les aileronsDbaisse l'aileron droit et lève l'aileron gauche

10. Sur une hélice à pas variable, le “ plein petit pas ” est utilisé pour le :

Avol en croisièreBvol à haute altitudeCvol à grande vitesseDdécollage

11. L’indication donnée par cet instrument est :

Avirage à droite inclinaison 30°Bvirage à gauche inclinaison 30°Cvol en palierDvirage à droite inclinaison 10°

12. La plupart des moteurs d’avions légers sont équipés d’un système de double allumage qui a pour principal avantage :

Ade réguler la consommation électriqueBde réduire la consommation de carburantCd’améliorer la combustion et d’augmenter la sécurité en volDde diminuer l’usure des bougies

13. Un avion à ailes en flèche est représenté par la figure :

AABBCCDD

14. L’horizon artificiel fournit des indications sur :

Ales variations d’altitudeBla symétrie du volCla visibilité horizontaleDl’assiette et l’inclinaison

15. Une des caractéristiques d'un autogire est :

Ason rotor est constamment entraîné par le moteurBson rotor est entraîné par le vent relatifCson rotor est utilisé pour la propulsionDson rotor est doté d'un pas collectif

16. L'instrument qui exploite les variations de volume d'une capsule soumise à une variation de pression est :

Al'altimètreBla centrale inertielleCl'horizon artificielDl'indicateur de cap

17. Pour afficher une vitesse, l'anémomètre mesure uniquement :

Ala pression statiqueBla pression totaleCla pression statique et la pression totaleDla pression totale et la pression dynamique

18. Sur un indicateur de vitesse, VNE représente :

Ala vitesse conseillée en utilisation normaleBla vitesse en vol croisièreCla vitesse de décrochageDla vitesse à ne jamais dépasser

19. L'intérêt de l'utilisation des matériaux composites en construction aéronautique est :

Aune meilleure conductibilité électriqueBune meilleure recyclabilitéCun allègement de la structureDle coût de la matière première

20. Les lanceurs spatiaux utilisent principalement des propulseurs fonctionnant :

Aau kérosèneBà l'oxygène et l'hydrogèneCau méthaneDau gasoil
